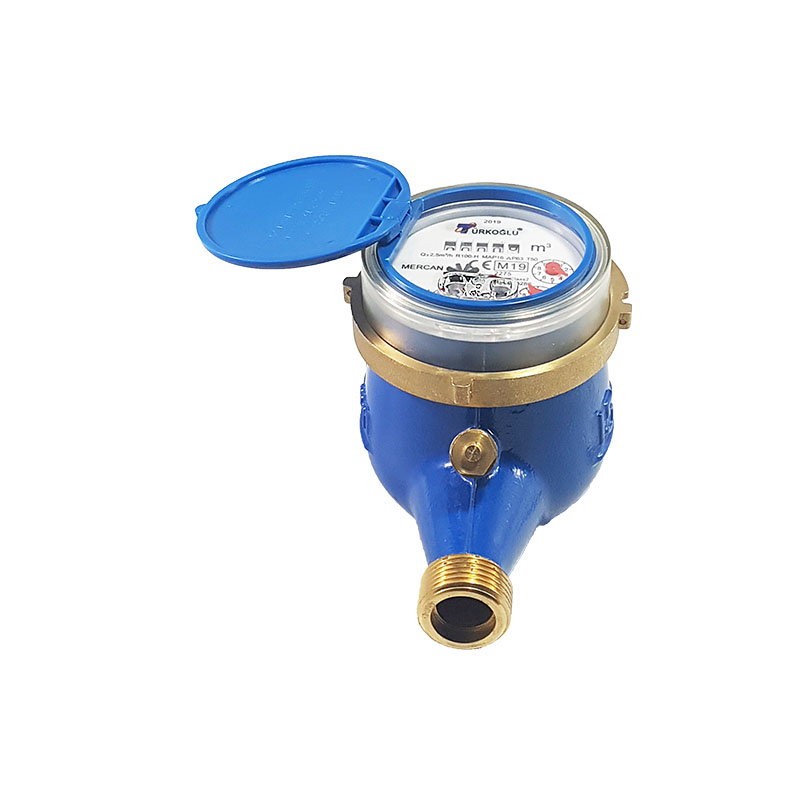

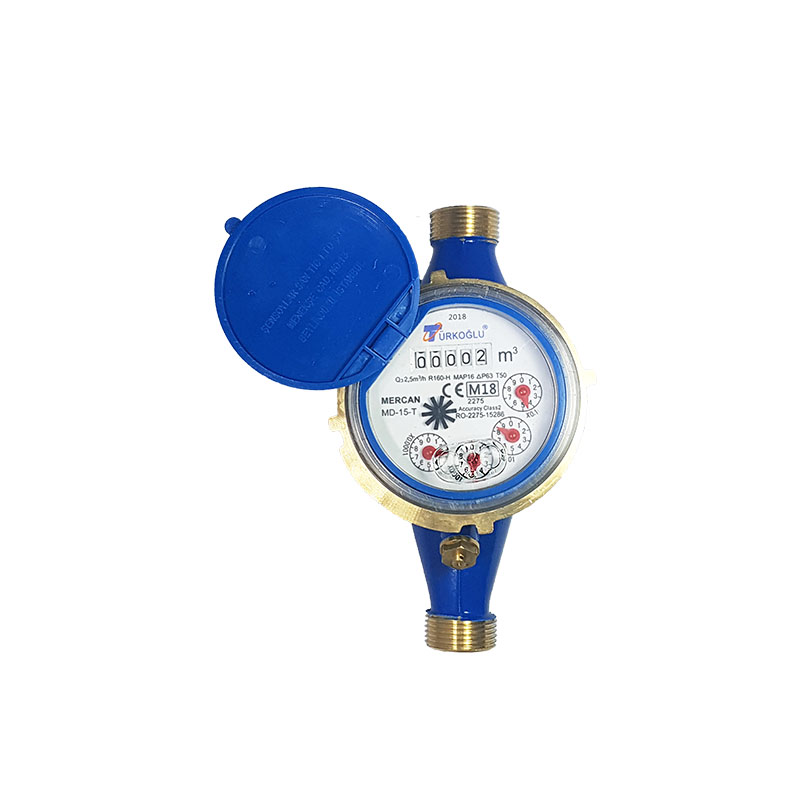

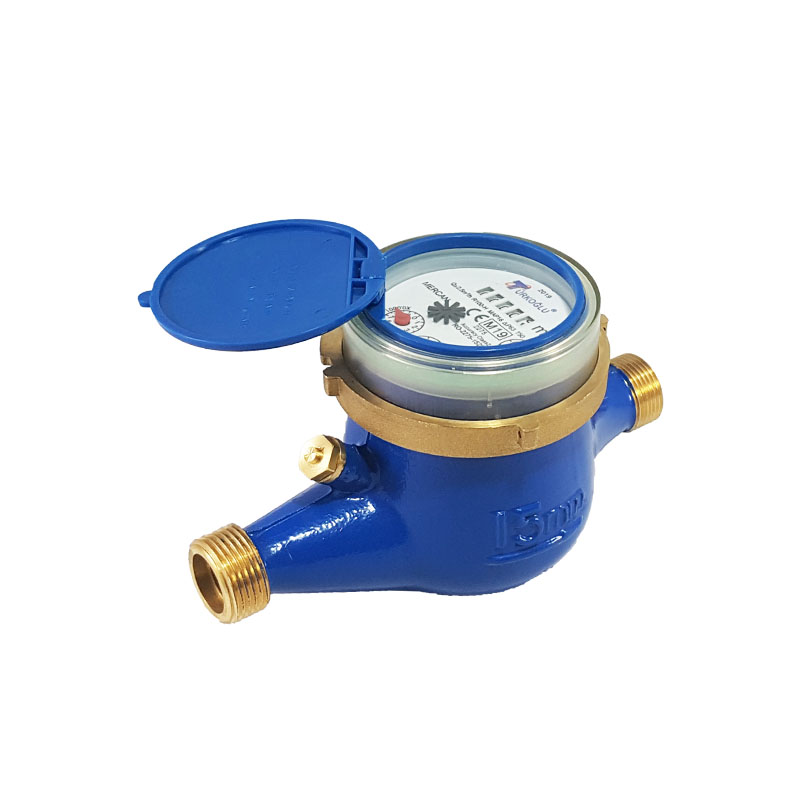

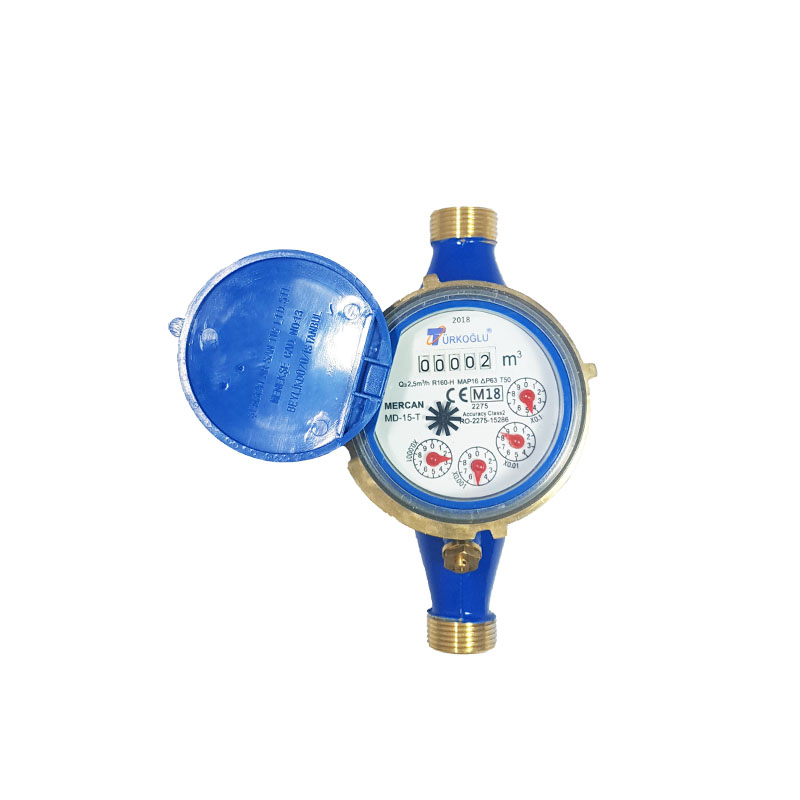

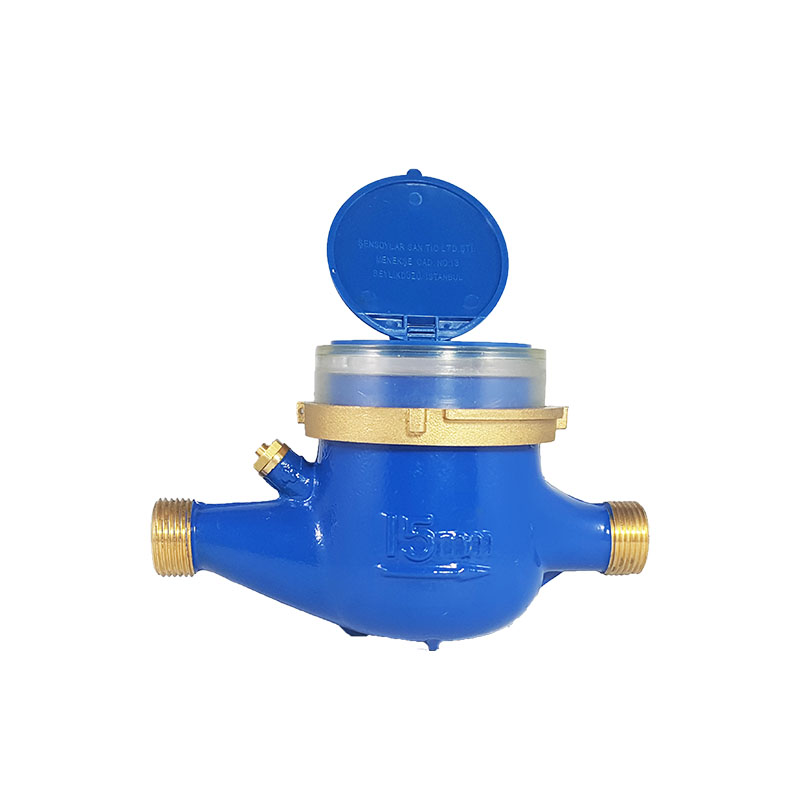

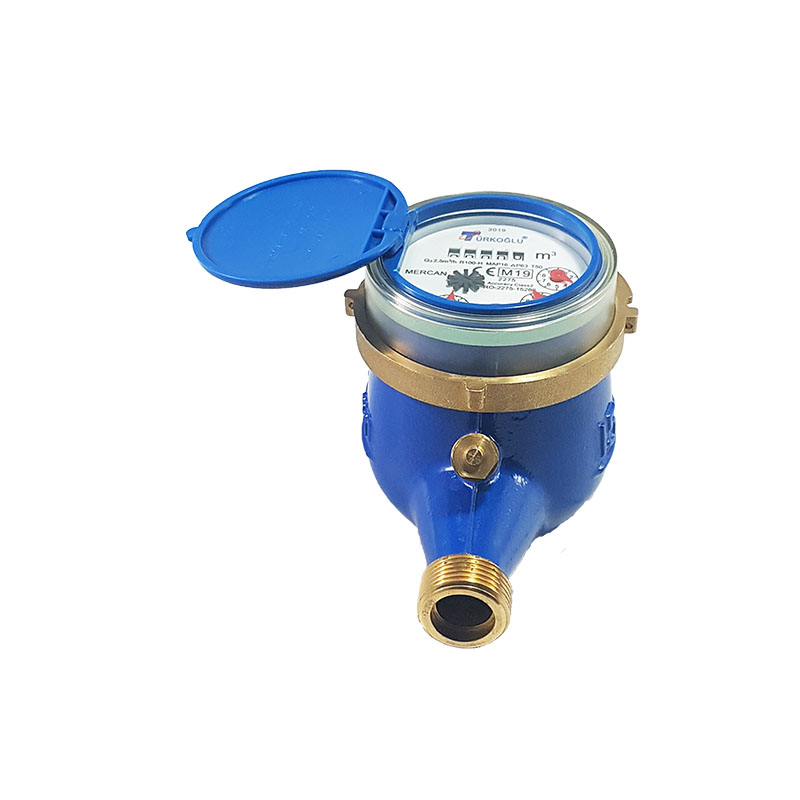

Mercan Light DN15 (1/2'') R160
Genel Özellikler:
- MID (Ölçü Aleti Direktifi) Sertifikalı
- Çok hüzmeli kuru tip mekanizma
- Pirinç gövde malzeme
- Dayanıklı, çıkarılabilir, dahili pislik tutucu ve çekvalf özellikli
- Çıkarılabilir ölçüm mekanizması
- Metrolojik ölçüm aralığı – Yatay- R160
- 360º döner üst kapak
- Manyetik korumalı mekanizma
- Üst kısım 2 parçadan oluşur pirinç + polikarbon (PC)
- Su kirliliğine karşı yüksek direnç
- Optik doğrudan okumaya uyumlu
- Elektrostatik e/p iç ve dış toz boyalı gövde
- Harici ayarlanabilir vida
- 50ºC ‘e kadar soğuk sular için
- Veri görüntüleme için (QR) kare kod (opsiyonel)
- Pulse çıkışlı, Mbus (kablolu, kablosuz), RF (opsiyonel)
- 10 yıl yedek parça ve servis sağlama
- 2 yıl garanti
EC tip-inceleme sertifikası ile uyumlu
- 2014/32/AB (MID) MI-001 Su Sayacı
- OIML R49-1 :2006
- EN 14154:2005+A2
- ISO 4064:2015
- EC Tip İnceleme Sertifikası (RO-2275-15286)
- Üretim Sürecinin Kalite Güvencesi Sertifikası (Modül D)
- Sıhhi Uygunluk veya Sağlık Sertifikası (WRAS)
- ISO 9001:2015
- ISO 14001:2015
- ISO 45001:2018
- ISO 27001:2013
 |

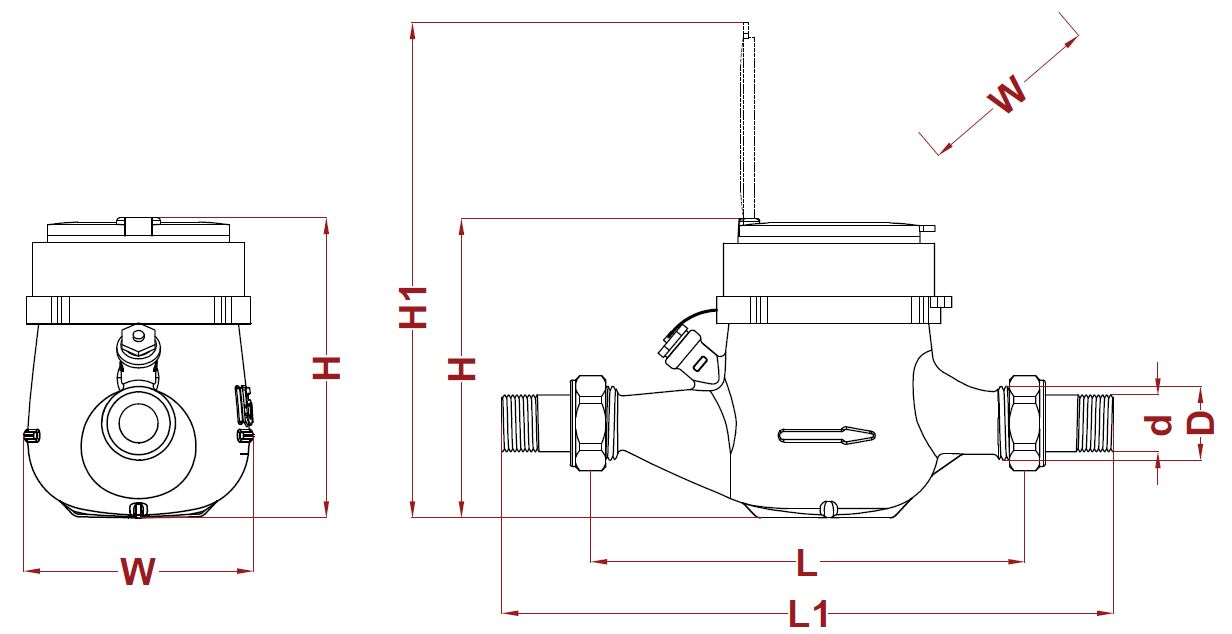

| Boyut | Nominal Çap | DN | mm | 15 |
| Boyut | Inch | 1/2'' | ||
| Uzunluk | L | mm | 165(') | |
| Rakorlu Uzunluk | L1 | mm | 230 | |
| Bağlantı Çap GxB | D | Inch | 3/4'' | |
| Anma Çap | d | Inch | 1/2'' | |
| Yükseklik | H | mm | 106 | |
| Yükseklik (Kapaklı) | H1 | mm | 170 | |
| Genişlik | W | mm | 84,5 | |
| Ağırlık | Birim Ağırlık | * | kg | 0,966 |
| Kutulu Ağırlık (Rakorsuz) | * | kg | 1,01 | |
| Kutulu Ağırlık (Rakorlu) | * | kg | 1,17 | |
| Kutu Ölçüsü (1 adet) | * | cm | 19x10x9 | |
| Koli Ölçüsü (10 adet) | * | cm | 49x23x20 | |
| Koli İçi Miktar | * | adet | 10 | |
| (') Ayrıca 190 mm uzunluğunda da mevcuttur | ||||
| Diş Standartı : EN ISO 228-1 : 2003 | ||||
| Performans Özellikleri | Metrolojik Özellikler | Nominal Çap | DN | mm | 15 | |||
| Size | Inch | 1/2'' | ||||||
| Maksimum Akış Debi (m3/h) | Q4 | ≤3,13 | ||||||
| Daimi Akış Debi (m3/h) | Q3 | ≤2,50 | ||||||
| Geçiş Akış Debisi (l/h) T. ±2% | Q2 | ≤0,025 | ||||||
| Minimum Akış Debi (l/h) T. ±5% | Q1 | ≥0,0156 | ||||||
| Daimi Akış Debi Ölçüm Aralığı (R) | Q3 / Q1 | R160 | ||||||
| Geçiş Akış Debisi Ölçme Aralığı | Q2 / Q1 | 1,6 | ||||||
| Maksimum Akış Debi Ölçme Aralığı | Q4 /Q3 | 1,25 | ||||||
| Doğruluk Sınıfı | 2 | |||||||
| Teknik Özellikler | En Alt Maksimum İzin Verilen Hata | (MPE1) | ±5% | |||||
| En Üst Maksimum İzin Verilen Hata | (MPEU) | ±2 % sıcaklığa sahip su için ≤30°C ±3 % sıcaklığa sahip su için >30°C | ||||||
| Sıcaklık Sınıfı | T °C | T30 ve T50 | ||||||
| Su Basınç Sınıfı | MAP (Bar) | 16 | ||||||
| Basınç Kaybı Sınıfı | ∆ P (Bar) | 0,63 | ||||||
| Maksimum Kayıt Kapasitesi | m3 | 99 999 | ||||||
| Kontrol Skala Aralığı | [litre] | 0,05 | ||||||
| Kurulum Bağlantı Şekli | Yatay | |||||||
| Akış Profili Hassasiyet Sınıfları | U0, D0 | |||||||
| Impulse Değeri | litre/pulse | 1, 10, 100, 1000 | ||||||
| Modül Tipi (Opsiyonel) | Pulse, MBus (Wired, Wireless), RF, AMR | |||||||

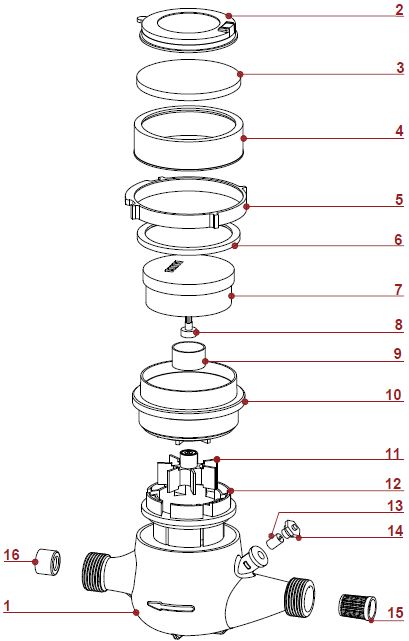

 | MATERYAL | |||||
| 1 | GÖVDE (PİRİNÇ) | |||||
| 2 | KAPAK | |||||
| 3 | CAM | |||||
| 4 | MEKANİZMA KAPAĞI (PC) | |||||
| 5 | MEKANİZMA KAPAĞI (PİRİNÇ) | |||||
| 6 | CONTA | |||||
| 7 | KADRAN / MEKANİZMA | |||||
| 8 | MERKEZ DİŞLİSİ | |||||
| 9 | ANTİMANYETİK METAL YÜZÜK | |||||
| 10 | KELEPÇE METERYALİ | |||||
| 11 | TÜRBİN / PERVANE | |||||
| 12 | PERVANE HAZNESİ | |||||
| 13 | AYAR VİDASI | |||||
| 14 | AYAR VİDA KAPAĞI | |||||
| 15 | FİLTRE | |||||
| 16 | ÇEKVALF | |||||
