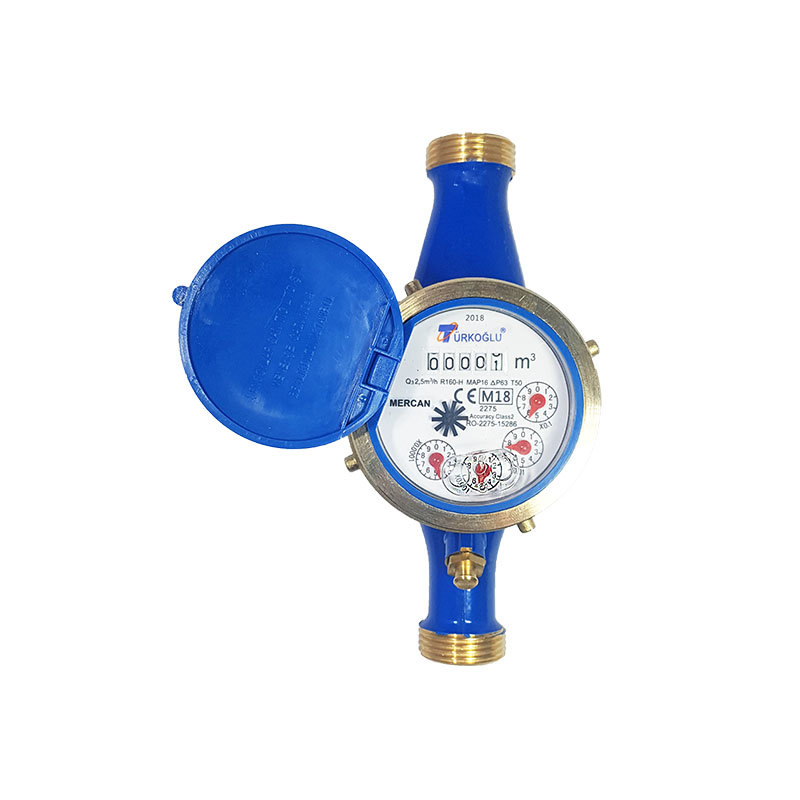

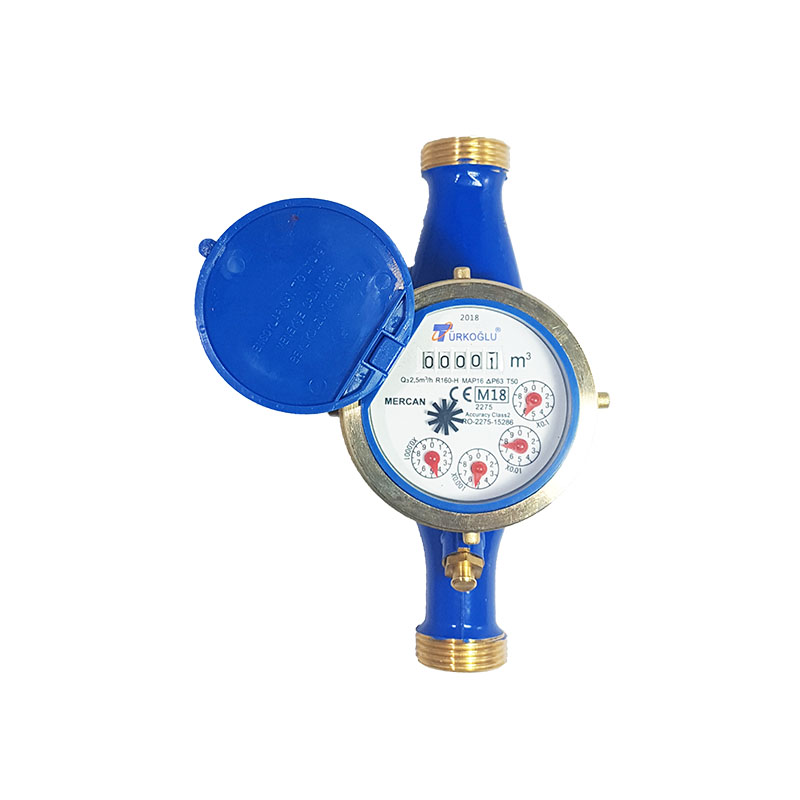

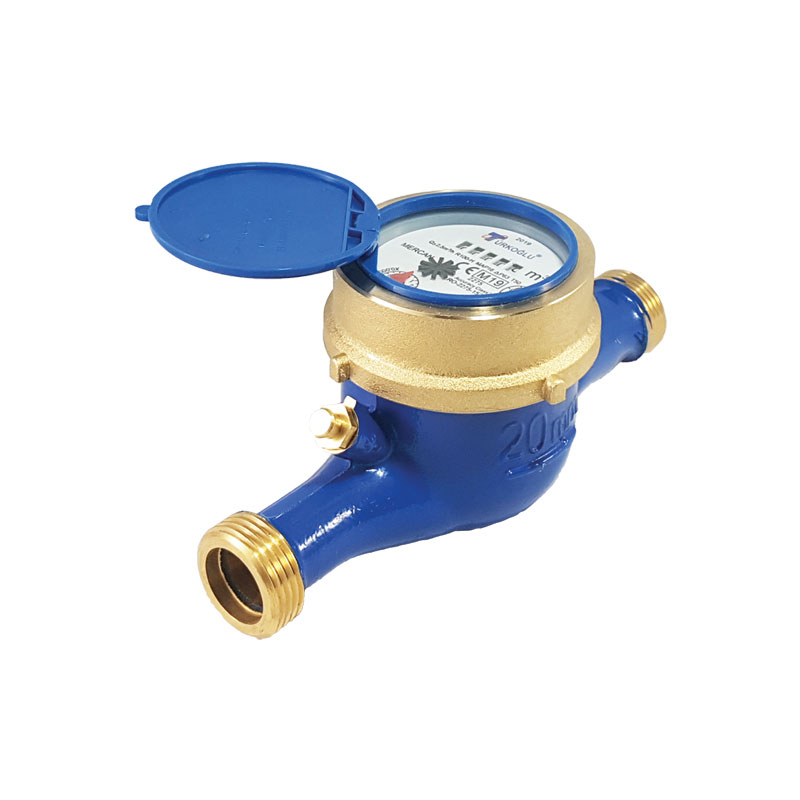

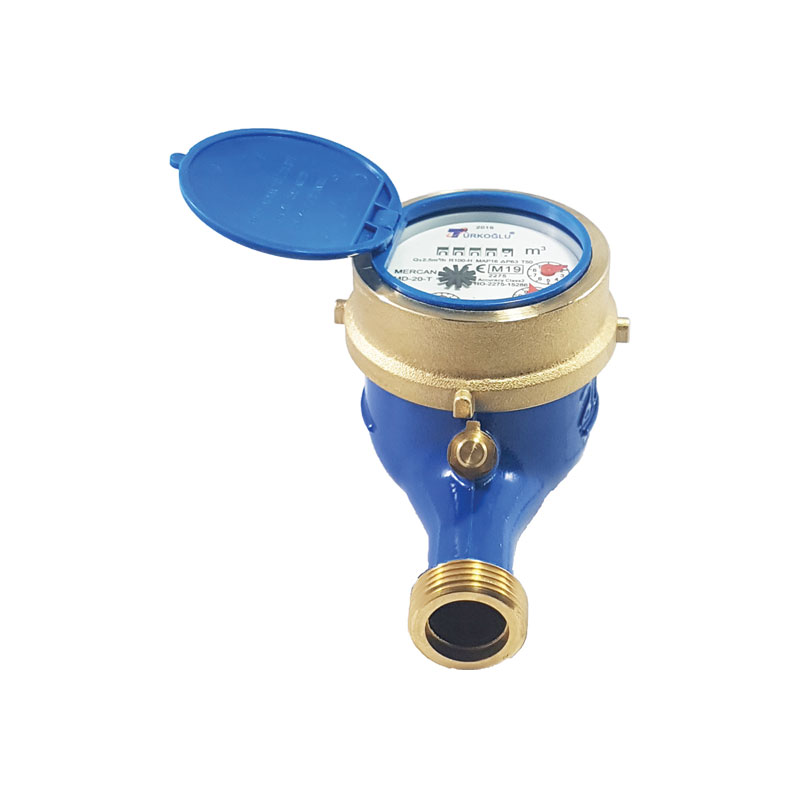

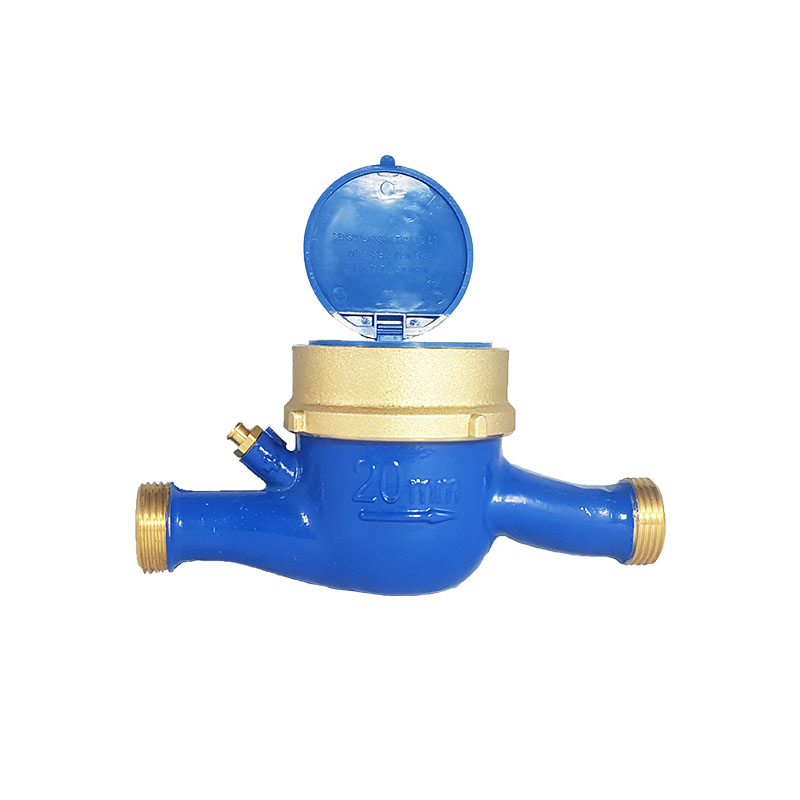

Mercan DN20 (3/4'') R160
Genel Özellikler:
- MID (Ölçü Aleti Direktifi) Sertifikalı
- Çok hüzmeli kuru tip mekanizma
- Pirinç gövde malzeme
- Dayanıklı, çıkarılabilir, dahili pislik tutucu ve çekvalf özellikli
- Çıkarılabilir ölçüm mekanizması
- Metrolojik ölçüm aralığı – Yatay- R160
- 360º döner üst kapak
- Manyetik korumalı mekanizma
- Pirinç üst kapak malzeme
- Su kirliliğine karşı yüksek direnç
- Optik doğrudan okumaya uyumlu
- Elektrostatik e/p iç ve dış toz boyalı gövde
- Harici ayarlanabilir vida
- 50ºC ‘e kadar soğuk sular için
- Veri görüntüleme için (QR) kare kod (opsiyonel)
- Pulse çıkışlı, Mbus (kablolu, kablosuz), RF (opsiyonel)
- 10 yıl yedek parça ve servis sağlama
- 2 yıl garanti
EC tip-inceleme sertifikası ile uyumlu
- 2014/32/AB (MID) MI-001 Su Sayacı
- OIML R49-1 :2006
- EN 14154:2005+A2
- ISO 4064-1:2014
- EC Tip İnceleme Sertifikası (RO-2275-15286)
- Üretim Sürecinin Kalite Güvencesi Sertifikası (Modül D)
- Sıhhi Uygunluk veya Hijyen Sertifikası
- ISO 9001:2015
- ISO 14001:2015
- ISO 45001:2018
- ISO 27001:2013
 |

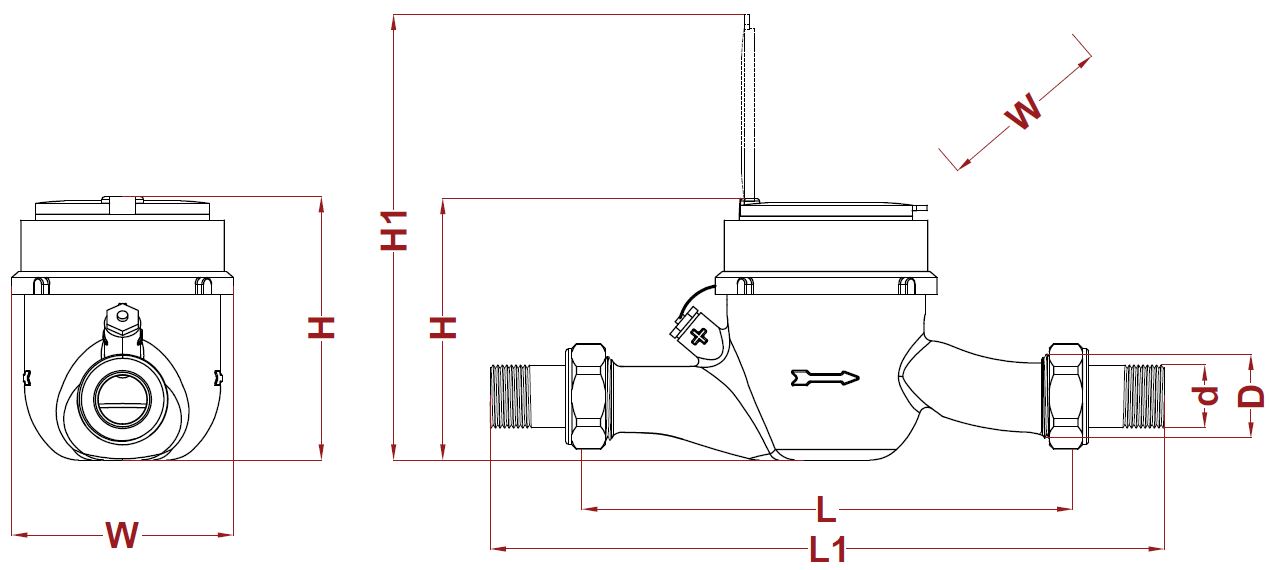

| Boyut | Nominal Çap | DN | mm | 20 |
| Boyut | Inch | 3/4'' | ||
| Uzunluk | L | mm | 190 | |
| Rakorlu Uzunluk | L1 | mm | 260 | |
| Bağlantı Çap GxB | D | Inch | 1'' | |
| Anma Çap | d | Inch | 3/4'' | |
| Yükseklik | H | mm | 95,8 | |
| Yükseklik (Kapaklı) | H1 | mm | 160,5 | |
| Genişlik | W | mm | 84,5 | |
| Ağırlık | Birim Ağırlık | * | kg | 0,94 |
| Kutulu Ağırlık (Rakorsuz) | * | kg | 1,00 | |
| Kutulu Ağırlık (Rakorlu) | * | kg | 1,13 | |
| Kutu Ölçüsü (1 adet) | * | cm | 19x10x9 | |
| Koli Ölçüsü (10 adet) | * | cm | 49x23x20 | |
| Koli İçi Miktar | * | adet | 10 | |
| Diş Standartı : EN ISO 228-1 : 2003 | ||||
| Performans Özellikleri | Metrolojik Özellikler | Nominal Çap | DN | mm | 20 | |||||
| Size | Inch | 3/4'' | ||||||||
| Maksimum Akış Debi (m3/h) | Q4 | 3,13 / 5,00 | ||||||||
| Daimi Akış Debi (m3/h) | Q3 | 2,50 / 4,00 | ||||||||
| Geçiş Akış Debisi (m3/h) T. ±2% | Q2 | 0,025 / 0,04 | ||||||||
| Minimum Akış Debi (m3/h) T. ±5% | Q1 | 0,0156 / 0,025 | ||||||||
| Daimi Akış Debi Ölçüm Aralığı (R) | Q3 / Q1 | R160 | ||||||||
| Geçiş Akış Debisi Ölçme Aralığı | Q2 / Q1 | 1,6 | ||||||||
| Maksimum Akış Debi Ölçme Aralığı | Q4 /Q3 | 1,25 | ||||||||
| Doğruluk Sınıfı | 2 | |||||||||
| Teknik Özellikler | En Alt Maksimum İzin Verilen Hata | (MPE1) | ±5% | |||||||
| En Üst Maksimum İzin Verilen Hata | (MPEU) | ±2 % sıcaklığa sahip su için ≤30°C ±3 % sıcaklığa sahip su için >30°C | ||||||||
| Sıcaklık Sınıfı | T °C | T30 ve T50 | ||||||||
| Su Basınç Sınıfı | MAP (Bar) | 16 | ||||||||
| Basınç Kaybı Sınıfı | ∆ P (Bar) | 0,63 | ||||||||
| Maksimum Kayıt Kapasitesi | m3 | 99 999 | ||||||||
| Kontrol Skala Aralığı | [m3] | 0,00005 | ||||||||
| Kurulum Bağlantı Şekli | Yatay | |||||||||
| Akış Profili Hassasiyet Sınıfları | U0, D0 | |||||||||
| Impulse Değeri | litre/pulse | 1, 10, 100, 1000 | ||||||||
| Modül Tipi (Opsiyonel) | Pulse, MBus (Wired, Wireless), RF, AMR | |||||||||
 | MATERYAL | |||||
| 1 | GÖVDE (PİRİNÇ) | |||||
| 2 | KAPAK | |||||
| 3 | CAM | |||||
| 4 | MEKANİZMA KAPAĞI (PİRİNÇ) | |||||
| 5 | CONTA | |||||
| 6 | KADRAN / MEKANİZMA | |||||
| 7 | MERKEZ DİŞLİSİ | |||||
| 8 | ANTİMANYETİK METAL YÜZÜK | |||||
| 9 | KELEPÇE MATERYALİ | |||||
| 10 | TÜRBİN / PERVANE | |||||
| 11 | PERVANE HAZNESİ | |||||
| 12 | AYAR VİDASI | |||||
| 13 | AYAR VİDA KAPAĞI | |||||
| 14 | FİLTRE | |||||
| 15 | ÇEKVALF | |||||
